Профиль CRG 34/... AL деформационный шов
Все деформационные швы поставляются в цвете "натуральный алюминий", но мы можем изготовить профили под заказ в любом цвете анодирования
Описание товара:

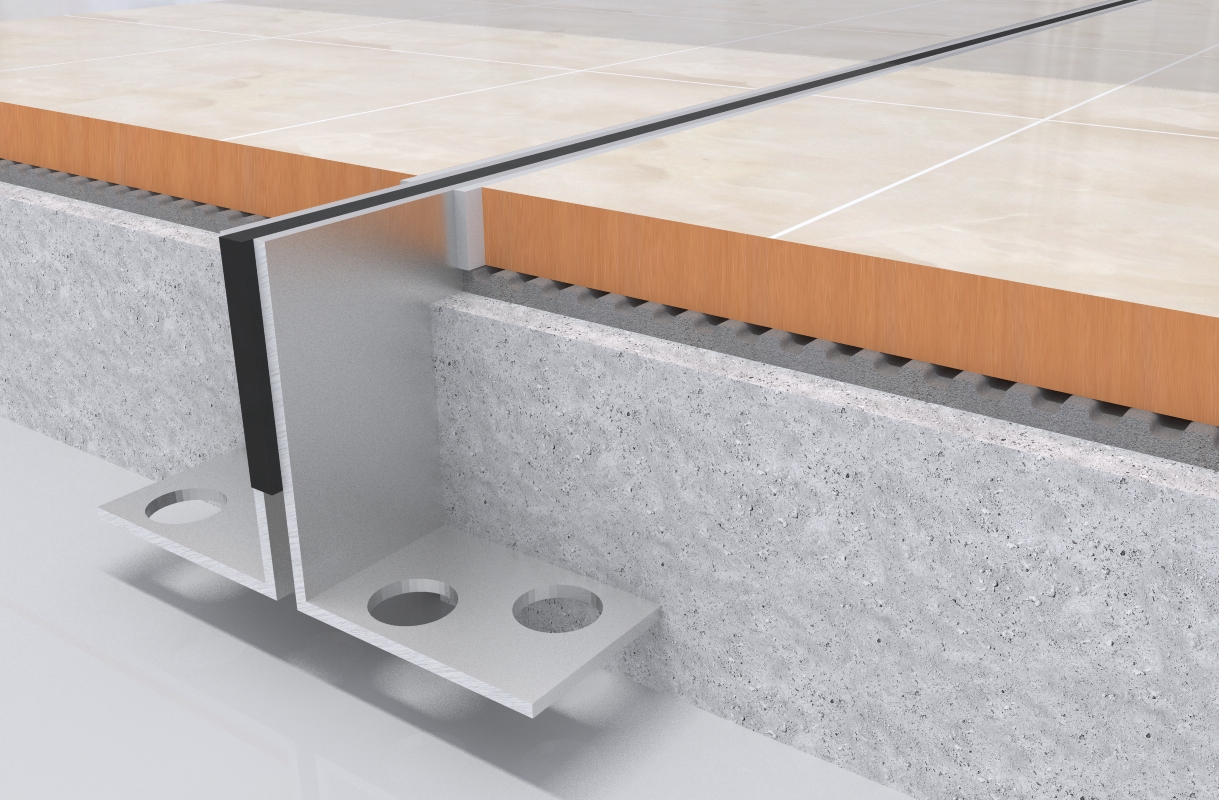

Алюминиевый профиль с уплотнительной вставкой
Для ограничительных и усадочных швов
Цвета:
- Характеристики
- Материал: Алюминий 6060Т66, TPE
Цвет: RAL9005, RAL7035, RAL1005
Стандартная длина: 2.5 метра
На заказ: профили иной высоты, цвет вставки по каталогу RAL
- Материал: Алюминий 6060Т66, TPE
- Технические данные
Профиль Ширина шва, F (мм) Высота профиля Hp (мм) Монтажная высота, Hm (мм) Видимая ширина профиля, Bv (мм) Общая ширина профиля, Bf (мм) Горизонтальные деформации, ΔF (мм) Вертикальные деформации, ΔFh (мм) Допустимые нагрузки, кН
CGR 34/20 AL 5 20 18 9 85 2 (+1/-1) -- любые* CGR 34/25 AL 5 25 23 9 85 2 (+1/-1)
--
любые*
CGR 34/30 AL 5 30 28 9 85 2 (+1/-1)
--
любые*
CGR 34/40 AL 5 40 38 9 85 2 (+1/-1)
--
любые*
CGR 34/50 AL 5 50 48 9 105 2 (+1/-1)
-- любые*
CGR 34/60 AL 5 60 58 9 85 2 (+1/-1)
-- любые*
CGR 34/70 AL 5 70 68 9 85 2 (+1/-1)
-- любые*
CGR 34/120 AL 5 120 118 9 85 2 (+1/-1)
-- любые*
