Каталог Профиль CRG 35/... SS деформационный шов от КТМ-2000

Каталог Деформационные швы

Профиль CRG 35/... SS деформационный шов

Для отображения цены выберите цвет

Описание товара:

Профиль из нержавеющей стали с уплотнительной вставкой
Для ограничительных и усадочных швов

  • Характеристики
    • Материал: Сталь AISI 430, TPE

      Цвет: RAL9005, RAL7035, RAL1005

      Стандартная длина: 2.5 метра

      На заказ: профили иной высоты, цвет вставки по каталогу RAL, иной материал профиля (латунь, сталь AISI 304)
  • Технические данные
    • Профиль Ширина шва, F (мм)  Высота профиля Hp (мм) Монтажная высота, Hm (мм) Видимая ширина профиля, Bv (мм) Общая ширина профиля, Bf (мм) Горизонтальные деформации, ΔF (мм) Вертикальные деформации, ΔFh (мм) Допустимые нагрузки, кН


      CGR 35/20 SS 5 15 -- 8 -- 2 (+1/-1) -- любые*
      CGR 35/25 SS 5 20 -- 8 -- 2 (+1/-1)
      --
      любые*
      CGR 35/30 SS 5 25 -- 8 -- 2 (+1/-1)
      --
      любые*
      CGR 35/40 SS 5 30 -- 8 -- 2 (+1/-1)
      --
      любые*
      CGR 35/50 SS 5 40 -- 8 -- 2 (+1/-1)
      -- любые*
      CGR 35/60 SS 5 50 -- 8 -- 2 (+1/-1)
      -- любые*
      CGR 35/70 SS 5 60 -- 8 -- 2 (+1/-1)
      -- любые*
      CGR 35/80 SS 5 70 -- 8 -- 2 (+1/-1)
      -- любые*

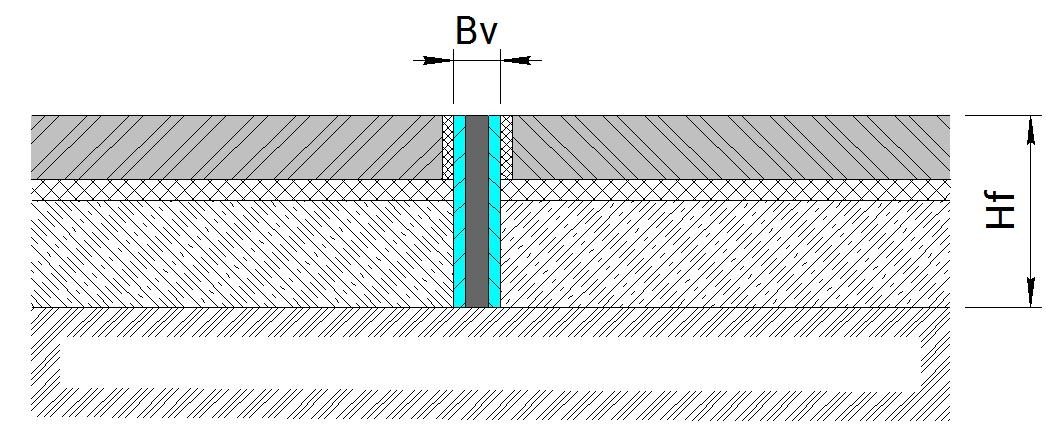

  • Чертежи
  • Файлы для скачивания
