Каталог Деформационные швы
Профиль CRG 34/... SS деформационный шов
Все деформационные швы поставляются в цвете "натуральный алюминий", но мы можем изготовить профили под заказ в любом цвете анодирования
Описание товара:
Профиль из нержавеющей стали с уплотнительной вставкой
Для ограничительных и усадочных швов
Цвета:
- Характеристики
- Материал: Сталь AISI 430, TPE
Цвет: RAL9005, RAL7035, RAL1005
Стандартная длина: 2.5 метра
На заказ: профили иной высоты, цвет вставки по каталогу RAL, иной материал профиля (латунь, сталь AISI 304)
- Материал: Сталь AISI 430, TPE
- Технические данные
Профиль Ширина шва, F (мм) Высота профиля Hp (мм) Монтажная высота, Hm (мм) Видимая ширина профиля, Bv (мм) Общая ширина профиля, Bf (мм) Горизонтальные деформации, ΔF (мм) Вертикальные деформации, ΔFh (мм) Допустимые нагрузки, кН
CGR 34/15 SS 5 15 13.5 8 85 2 (+1/-1) -- любые* CGR 34/20 SS 5 20 18.5 8 85 2 (+1/-1)
--
любые*
CGR 34/25 SS 5 25 23.5 8 85 2 (+1/-1)
--
любые*
CGR 34/30 SS 5 30 28.5 8 85 2 (+1/-1)
--
любые*
CGR 34/40 SS 5 40 38.5 8 85 2 (+1/-1)
-- любые*
CGR 34/50 SS 5 50 48.5 8 85 2 (+1/-1)
-- любые*
CGR 34/60 SS 5 60 58.5 8 85 2 (+1/-1)
-- любые*
CGR 34/70 SS 5 70 68.5 8 85 2 (+1/-1)
-- любые*

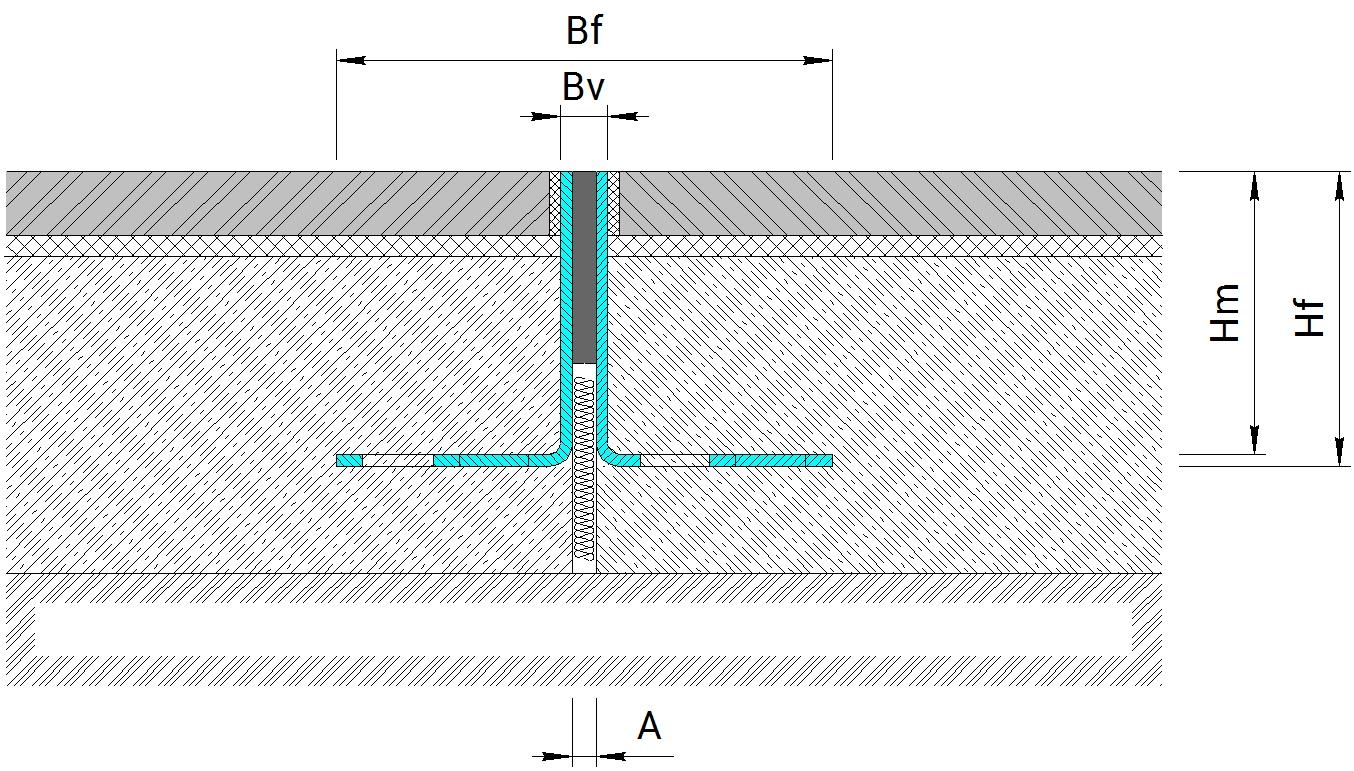

- Чертежи
- Файлы для скачивания
