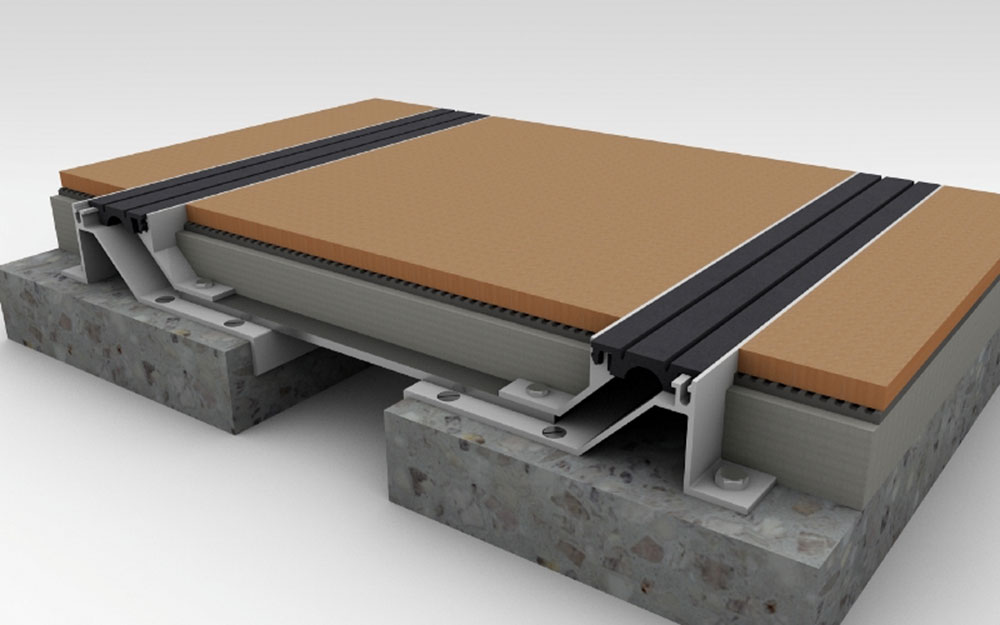

картинка Профиль с гибкой вставкой SV 27/.../50/50 от КТМ-2000

Профиль с гибкой вставкой SV 27/.../50/50

Отправить заявку

Описание товара:

    Для полов в сейсмоопасных районах
    Для пешеходных нагрузок
    Привлекательный внешний вид
    Широкий выбор цветов вставки
    Ширина швов до 500 мм
    Деформации до +/-20 мм


Цвета:

    • Характеристики
      • Материал: Алюминий 6060, пластифицированный ПВХ (ультрафиолето-, озоностойкий; диапазон рабочих температур:-30°C…120°C), окрашенная черная сталь Ст3

        Цвет: Черный, серый (7035), бежевый (1015)

        Стандартная длина: 2,9 метра

        На заказ: Любой цвет вставки по каталогу RAL

        Монтаж: Неровности поверхности, на которую фиксируется профиль, должны быть устранены с помощью выравнивающего раствора MAPEGROUT или аналогичного. Алюминиевые направляющие должны быть установлены на обеих сторонах шва и закреплены с помощью анкеров, исходя из рекомендаций по выбору крепежа. Для облегчения монтажа вставки использовать смазку WD-40 (или аналог). Следуйте рекомендациям по монтажу из брошюры «Подбор и монтаж профилей Dewmark. Общие рекомендации».

        Дополнительно: Профиль может комплектоваться различными вставками (см. стр. «варианты вставок»); ширина швов может быть подобрана индивидуально!
    • Технические данные
      • Профиль Ширина шва, F (мм) Монтажная высота, H (мм) Видимая ширина профиля, S (мм) Общая ширина профиля, Sm (мм) Горизонтальные деформации, ΔF (мм) Вертикальные деформации, ΔFh (мм) Допустимые нагрузки, кН

        SV 27/100/50/50 100 50 55*2 450 40 (+20/-20) 20 (+10/-10) 100 (+50/-50)
        SV 27/200/50/50 200 50 55*2 550 40 (+20/-20) 20 (+10/-10) 100 (+50/-50)
        SV 27/300/50/50 300 50 55*2 650 40 (+20/-20)
        		 20 (+10/-10)
        		 100 (+50/-50)
        SV 27/400/50/50 400 50 55*2 750 40 (+20/-20)
        		 20 (+10/-10)
        		 100 (+50/-50)
        SV 27/500/50/50 500 50 55*2 850 40 (+20/-20)
        		 20 (+10/-10)
        		 100 (+50/-50)

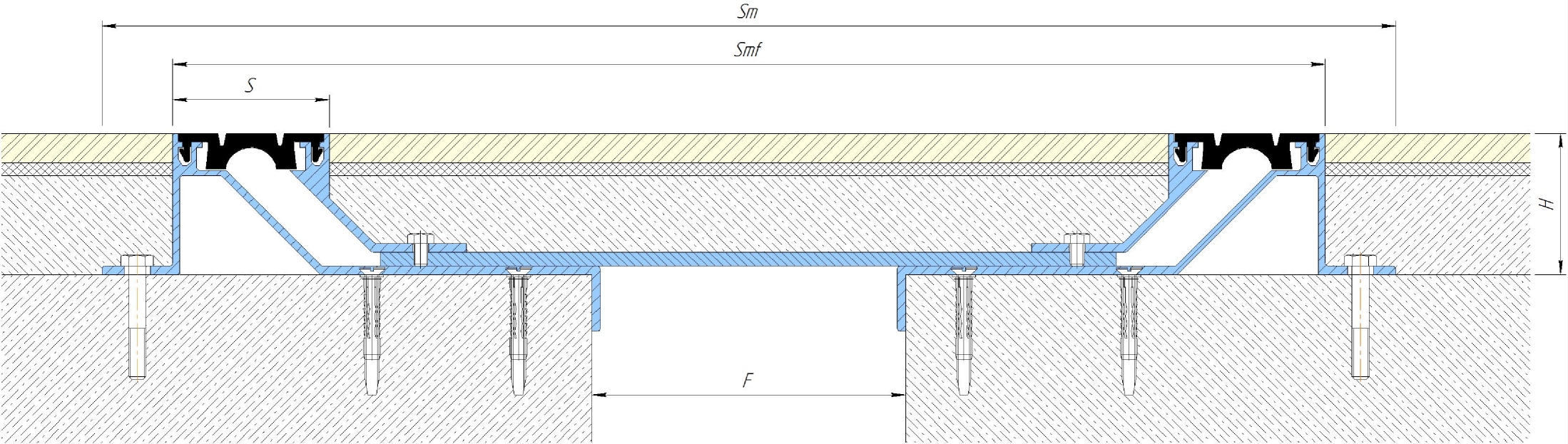

    • Чертежи
    • Файлы для скачивания
